新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠?，再?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。
純電動洗掃車簡介：
● 垃圾箱外形采用長方體的造型，箱體受力均勻，結構性能強，美觀。垃圾箱采用不銹鋼制作，永不銹蝕。
● 工作裝置采用“中置兩盤掃+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿”布置形式。
● 中置兩盤掃（掃盤可單獨**）+中置寬吸嘴+內置高壓主噴桿+左右高壓側噴桿（左右高壓側噴管可****）結構，實現路面的洗掃及吸塵。
● 左右側噴桿V形布置和吸嘴內置主噴桿無間隙高壓噴嘴噴水布置，有效的將清洗后的污水和垃圾全部歸攏趕**吸嘴處，并吸收于污水垃圾箱內，使路面不留塵土、積水，路面清洗、刷掃和污水回收效果佳。
● 清水箱和垃圾箱分體布置，有效空間利用**化，一次連續作業時間長。同時在作業過程中可通過污水排放裝置對污水進行排放，隨時加清水繼續作業；垃圾箱采用雙油缸自卸卸料，箱內同時設有大流量高壓噴嘴，可快速?zèng)_洗垃圾箱
● 左右高壓側噴桿具有雙向自動避障保護及復位功能?？纱蟠鬁p少左右高壓側噴桿損壞，作業時整車安全性也提高。
● 中置寬吸嘴具有液壓浮動功能，有效的延長橡膠滾輪的壽命。
● 采用CAN智能化**系統，電、液、氣集中**，駕駛員可在駕駛室內完成各種動作的操作。
程力汽車股份有限公司環衛車系列東風天錦是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、清掃及噴霧降塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，并解決了吸塵車無法在城市道路上清洗路沿的短板，在作業時利用掃刷將地面垃圾掃向車內側，路面的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱儲存.具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作
2.工地、廠區等干道的清洗、清掃。
2、產品性能特點
洗掃車詳細技術說明：
整車配置
該洗掃車采用純電動二類底盤改裝、風機、清水箱、垃圾箱、左右立掃、掃盤降塵系統、左右高壓側噴高、吸盤內置高壓主噴桿、氣動系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
改裝組件說明：
1、純電動二類底盤。
2、使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。
3、采用大功率耐磨免維護離心風機，噪音低、效率高、風量大，使用壽命長。
4、非不銹鋼件經防銹處理，經久耐用
5、宏業GTM高壓水泵。
6、氣動閥，氣動閥門。
8、車輛尾部倒車影像。
9、車輛尾部手動操作盒。
10、車輛尾部后噴霧。
11、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。
12、左右立掃為單掃盤，減少了掃刷的數量和掃刷消耗量，能降低使用成本。掃刷上加裝噴水裝置，用于噴霧降塵。左右立掃分開**，可實現右掃和全掃等不同的作業模式。
13、吸盤的吸口寬度達到2300mm，確保作業總寬度大于3.2m。4個高度可調的吸嘴輪，能方便調整和保證吸嘴與路面間合理間隙，從而達到更好的吸污效果，吸污效率更高。
14、吸盤內有高壓噴水裝置，噴嘴布置在吸盤內部，能**限度沖洗路面。左右高壓噴水支架安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水支架達到**的沖洗效果。
15、后部采用LED箭頭燈**示燈，保證行車作業安全。
18、掃盤擺線馬達采用三洋馬達，使用壽命長穩定可靠，故障率低。
16、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。
17、采用海普瑞斯液
壓電磁閥，關鍵電控元件采用施耐德電器開關，可靠性高，使用壽命長。
18、PLC或CAN作作業。
19、清水箱，容積達8 m3。
20、垃圾箱，容積達7m3，廂體采用傾翻卸料。
2.1、產品性能特點
1、方形箱體，大大增加箱體容積，增加整車美觀程度。
2、底盤電機直接取力，專車專配，**匹配，無取力器，比柴油車更節省步驟、故障率更低。
3、洗掃車采用東風純電動二類汽車底盤改裝，加裝風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。
4、底盤電機驅動風機和高壓水泵，風機用8.0高壓離心風機,效率高、風量大，**風量達23500m3/h。高壓水泵采用國際知名GP-36型柱塞泵，流量合適，壓力高，允許**壓力達10MPa。
5、左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開**，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能多方面調整和保證吸嘴與路面間的合理間隙。吸嘴內置高壓噴水桿，盡可能多的將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**限度減少高壓水氣流沖起污物產生的二次污染。
6、左右噴水桿安裝在吸盤上，隨吸盤升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到**清洗效果。開放式液壓系統驅動左右立掃升降、左右掃盤旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。
7、程力牌純電動洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有“全洗掃”、 “左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”等多種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業。
8、作業系統具有電腦**和手動操縱雙重功能，大大地保障和提高車輛的使用率。
（1） 清水箱充分利用了車載空間，容積大，可達8m3。垃圾箱采用單層304不銹鋼結構，傾翻卸料，帶高壓自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。 。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
1、 作業時應避免無關人員靠近車輛，特別是車輛后部。
2、 車輛在行駛作業過程中，注意避讓磚頭等大塊垃圾
3、車輛在排泄污水箱時，請先打開后門排污閥，待排污閥不在排水后再打開后門進行垃圾傾倒。
4、 車輛在排污時請注意在專用的排污地點進行排污箱體后門5米內不得站人。
5、 垃圾箱在沒有落下且鎖止前，不得進入正常行駛。
底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1) 動力電池布置方式采用后背布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3) 整車輕量化設計，**總質量為18000kg；
(4) 搭載314kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。
（6） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8） 上裝取電范圍廣，適合各類環衛車改裝
（9） 轎車化內飾及舒適性設置，電子化操控
（10） 安全可靠：配置寧德時代國內高端電池品牌
（11） 增配置：電源總開關，電池加熱系統
（12） 整車配置電量大，長時間作業無憂慮
|
公告型號 |

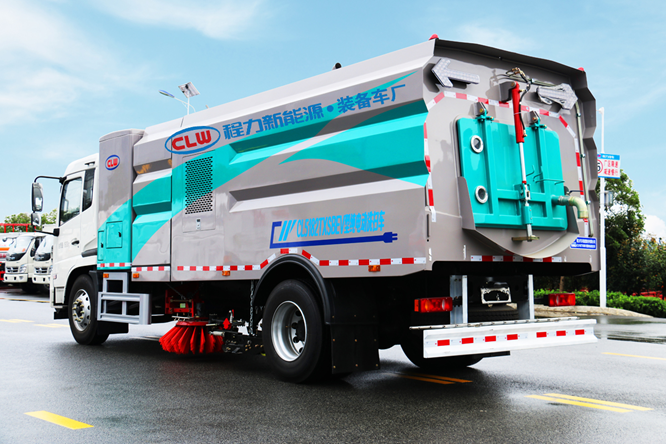

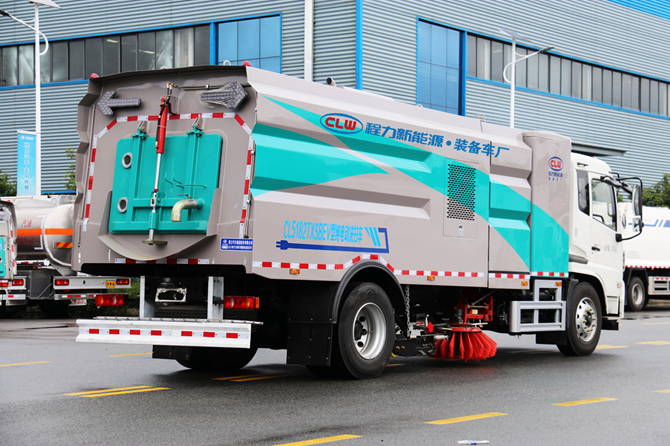

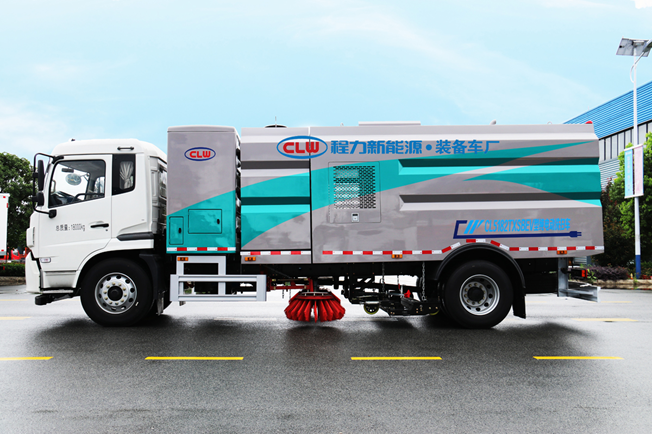

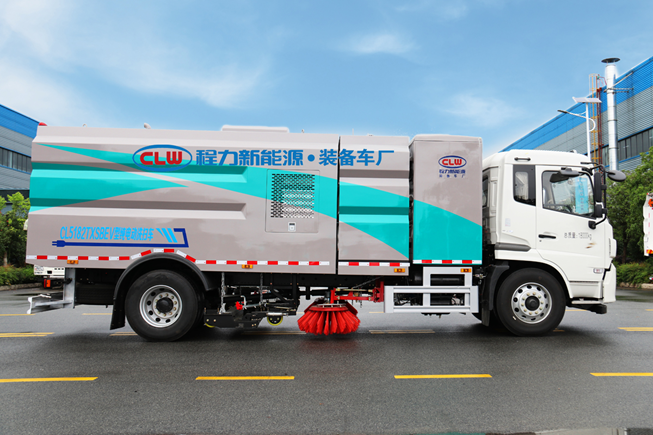

CL5182TXSBEV型純電動洗掃車 |
外形尺寸 |
9000x2550x3240 |
|
|
底盤型號 |
EQ1180GEVJ1 |
上裝容積 |
15方（8水7塵） |
|
|
總質量 |
18000KG |
上裝電動機額定功率 |
80KW |
|
|
整備質量 |
12750KG |
上裝每小時消耗電量 |
40-50KWH |
|
|
軸距 |
5300MM |
建議充電樁功率 |
120KW |
|
|
輪胎 |
295/80R22.5 18PR |
充電時間（建議功率下） |
約2.5小時 |
|
|
軸數 |
2 |
備注：1、專用裝置:垃圾箱體,掃刷裝置組成,為城市道路洗掃專用車;2、電池種類/型號/生產企業: 磷酸鐵鋰電池/6LH3L8/寧德時代新能源科技股份有限公司;3、ABS型號/生產企業:J ABS/焦作博瑞克**技術有限公司 |
||
|
底盤電機**功率 |
160KW |
|||
|
電池組額定電壓 |
579.6 V |
|||
|
電池電量 |
314 KWH |
|||
|
底盤滿載續航里程 |
369 KM |
|||
|
電池類別 |
磷酸鐵鋰電池 |
|||
|
電池品牌 |
寧德時代 |
|||
|
燃料種類 |
純電動 |
|||
二類底盤參數表
|
項目 |
參數 |
備注 |
|
底盤公告號 |
EQ1180GEVJ1 |
/ |
|
底盤尺寸 |
8850*2500*2960 |
/ |
|
軸距 |
5300 |
/ |
|
前/后懸 |
1430/1920 |
/ |
|
前/后輪距 |
1880/1860 |
/ |
|
二類底盤整備質量 |
7950 |
/ |
|
**總質量 |
18000 |
/ |
|
**車速（km/h） |
89 |
/ |
|
續駛試驗里程 |
369 |
工作外 |
|
充電時間 |
2.5小時 180A直流充電 |
剩余30%soc |
|
0-50km加速性能 |
≤9.2 |
滿載 |
二類底盤配置表
|
系統 |
項目 |
配置情況 |
|
車身 |
駕駛室 |
D530平頭半排駕駛室 |
|
乘載人數 |
3 |
|
|
電機 |
類型 |
永磁同步電機 |
|
額定/峰值功率（kW） |
80/160 |
|
|
額定/峰值扭矩（Nm） |
600/1100 |
|
|
額定/峰值轉速 |
3473/8700 |
|
|
冷卻方式 |
水冷 |
|
|
電控 |
集成**器 |
**一 |
|
冷卻方式 |
水冷 |
|
|
動力電池 |
電池電量（kWh） |
314.14 |
|
電芯類型 |
磷酸鐵鋰 |
|
|
溫控系統 |
標配加熱帶 |
|
|
底盤系統 |
車架幅面尺寸 |
80 |
|
車架寬度 |
250 |
|
|
前板簧 |
8 |
|
|
后板簧 |
10+8 |
|
|
減震器 |
雙向筒式減震器 |
|
|
前橋 |
6t前橋 |
|
|
后橋 |
11t單減 |
|
|
主減速比 |
6.166 |
|
|
輪胎規格 |
295/80R22.5 |
|
|
方向機類型 |
循環球式 |
|
|
方向助力型式 |
電控助力 |
|
|
制動型式 |
雙回路氣制動 |
|
|
行車制動器 |
前后鼓式制動器 |
|
|
駐車制動器 |
彈簧儲能斷氣制動 |
|
|
功能配置 |
空調 |
單冷空調+PTC暖風 |
|
安全配置 |
ABS |
|
箱體參數 |
箱體厚度 /涂層 |
5mm |
|
|
箱體容積 |
15m3（8水7塵） |
||
|
罐體材質 |
304不銹鋼 |
||
|
上裝電機 |
類型 |
永磁同步電機 |
|
|
冷卻方式 |
水冷 |
||
|
專用性能參數 |
垃圾箱容積( m3 ) |
7（不銹鋼材質） |
|
|||
|
清水箱容積( m3 ) |
8（不銹鋼材質） |
|
||||
|
清掃寬度 |
3000-3500 |
|
||||
|
清掃作業速度(km/h) |
3-15 |
|
||||
|
保潔作業速度(km/h) |
15-20 |
|
||||
|
**清掃能力(m2/h) |
50000 |
|
||||
|
抽吸能力 |
密度(g/cm3) |
2.0 |
||||
|
質量 |
1.5 |
|||||
|
抽吸粒度 |
≥100 |
|||||
|
垃圾廂傾卸角 |
≥45° |
|
||||
|
清掃效率 |
≥96% |
|
||||
|
作業噪聲 |
< 88 符合GB7258規定 |
|
||||
|
降塵系統 |
噴水形式 |
低壓霧狀 |
|
|||
|
主要元件組成 |
高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
|
||||
|
高壓水泵 |
宏業GTM-4026 |
|
||||
|
安裝位置 |
清掃降塵 |
左右前掃盤 |
|
|||
|
吸塵降塵 |
吸盤吸風口內 |
|
||||
|
**型式 |
電子**，一鍵操作 |
|
||||
液壓系統 |
型式 |
開放式，電動**集中操縱 |
||||
|
主要元件 |
齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等 |
|||||
|
擺線馬達 |
三洋馬達 |
|||||
|
齒輪油泵 |
長源機械 |
|||||
|
液壓油缸 |
海普瑞斯 |
|||||
|
液壓缸密封件 |
鼎基 |
|||||
|
液壓油管 |
大航 |
|||||
|
電磁閥組 |
海普瑞斯 |
|||||
|
防震壓力表 |
紅旗 |
|||||
|
回油過濾器 |
索菲瑪 |
|||||
|
系統溢流壓力 |
10-12 |
Mpa |
||||
|
液壓油箱容積 |
≥60 |
L |
||||
電器系統 |
系統組成 |
由底盤車電路專用工作裝置操作**電路組成。 |
||||
|
底盤車系統電壓(V) |
24 |
|||||
|
工作裝置系統電壓(V) |
12 |
|||||
|
電控箱面板組成 |
主電機轉速表、機油溫度報**裝置、各種操作**開關 |
|||||
|
**開關 |
上海施耐德 |
|||||
|
可編程序邏輯**器 |
百兆富 |
|||||
|
斷路器 |
海格 |
|||||
|
蓄電池 |
寧德時代 |
|||||
風機系統 |
型式 |
專用高壓離心風機 |
||||
|
品牌 |
晨風牌 |
|||||
|
額定工作轉速 |
2000 |
|||||
|
傳動型式 |
底盤電機帶齒耐高溫A帶傳動(4根) |
|||||
|
風機皮帶 |
浙江三力士 |
|||||
|
風量(m3/h) |
12000 ~ 23000 |
|||||
清掃系統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
||||
|
主要元件組成 |
掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 |
|||||
|
掃刷撐開直徑 |
mm |
φ800-900 |
||||
|
掃盤馬達轉速 |
r/min |
140 |
||||
|
掃盤數量 |
2 |
|||||
|
單個掃盤配刷數量 |
22 |
|||||
|
掃盤傾角調整 |
掃盤 |
前傾5°~15° 外傾5°~10° |
||||
吸嘴裝置 |
型 式 |
吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸**雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
||||
|
吸管直徑 |
mm |
φ180 |
||||
|
吸管品牌 |
NORRES |
|||||
|
行走輪軸承 |
SKF |
|||||
|
行走輪耐磨外圈 |
Stellana |
|||||
|
工作狀態吸嘴邊剛性部份 離地間隙 |
5～8 |
|||||
|
吸嘴吸管風速(m/s) |
50 ～ 65 |
|||||
|
吸嘴負壓(mmH2O) |
380 |
|||||
其他配置 |
報**系統 |
倒車語音報**系統 |
||||
|
副操作系統 |
尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 |
|||||
|
手動泵應急舉升系統 |
如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。 |
|||||
|
【整車公告技術參數】 |
||||||
|
產品** |
程力牌 |
公告批次 |
337 |
|||
|
產品名稱 |
程力牌CL5182TXSBEV型純電動洗掃車 |
|||||
|
總質量 |
18000 |
罐體容積(m3) |
||||
|
額定質量 |
5120,5055 |
外形尺寸 |
9000X2550X3240 |
|||
|
整備質量 |
12750 |
貨廂尺寸 |
XX |
|||
|
額定載客(人) |
準拖掛車總質量 |
|||||
|
駕駛室準乘人數(人) |
2,3 |
鞍座**載質量 |
||||
|
接近角/離去角(°) |
16/9 |
前懸/后懸 |
1430/2270 |
|||
|
軸荷 |
7000/11000 |
**車速(km/h) |
100 |
|||
|
備注： |
備注：1、專用裝置:垃圾箱體,掃刷裝置組成,為城市道路洗掃專用車;2、防護材料:Q23**,左右側面防護由專用裝置(掃刷)代替, 離地高度為:200,后下部防護與車架采用焊接連接,后下部防護尺寸:50×230(mm),離地面高度400mm;3、選裝駕駛室前角擾流板,選裝前霧燈,選裝臥鋪側窗裝飾板,選裝駕駛室頂部中間三個裝飾燈,選裝僅前面罩、燈具和后視鏡局部改型駕駛室;4、電池種類/型號/生產企業: 磷酸鐵鋰電池/6LH3L8/寧德時代新能源科技股份有限公司;5、ABS型號/生產企業:J ABS/焦作博瑞克**技術有限公司 |
|||||
|
【底盤技術參數】 |
||||||
|
底盤型號 |
EQ1180GEVJ1 |
底盤名稱 |
||||
|
**名稱 |
生產企業 |
|||||
|
軸數 |
2 |
輪胎數 |
6 |
|||
|
軸距 |
4500,5000,5300 |
|||||
|
輪胎規格 |
295/80R22.5 18PR |
|||||
|
鋼板彈簧片數 |
8/10+8 |
前輪距 |
1880,1920 |
|||
|
燃料種類 |
后輪距 |
1860 |
||||
|
排放依據標準 |
||||||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
|||
|
TZ370XS-LKM1101 TZ370XS-LKM1103 |
0 0 |
160 160 |
||||
隨車工具：
|
序號 |
名稱 |
數量 |
備注 |
|
1 |
消防水帶 |
2根 |
一根用于加水，一根用于排污 |
|
2 |
消防扳手 |
1把 |
用于拆卸消防栓 |
|
3 |
水濾扳手 |
1把 |
用于拆卸水過濾器 |
|
4 |
高壓噴** |
1套 |
用于高壓噴**使用 |
|
5 |
備胎 |
1個 |
|
|
6 |
手動液壓泵搖桿 |
1根 |
用于手動液壓泵的啟動 |
隨車備件：
|
序號 |
名稱 |
數量 |
|
|
1 |
刷毛 |
1套 |
|
|
2 |
后門密封條 |
1條 |
|
|
3 |
風機密封條 |
1條 |
|
|
4 |
吸塵筒密封條 |
2條 |

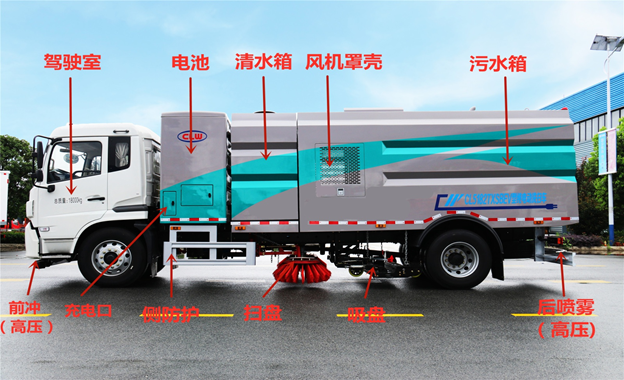

4.1、整車基本結構分解
4.2、整車基本配件圖解
|
垃圾箱觀察孔 |
|
|
電池組及防護罩 |
|
|
排污球閥 |
|
|
后噴霧 |
|
|
車尾操作面板 |
|
|
掃盤、高壓噴桿 |
|
|
左右箭頭燈 |
|
|
液位顯示計 |
|
|
充電接口 |
|
|
鋁合金側防護 |
|
|
后門鎖緊 |
|
|
高壓卷盤 |
|
|
電磁隔膜泵 |
|
|
電磁閥組 |
|
|
馬達 |
|
|
高壓水泵 |
|
|
作業監控屏 |
|
|
駕駛室**面板 |
|
|
吸盤吸嘴 |
|
|
氣控箱 |
|
|
高壓分水閥 |
|
|
304不銹鋼箱體 |
|
|
風機 |
|
|
自潔系統 |
|
|
后噴霧效果圖 |
|
高性能環保：
純電動洗掃車?yán)酶邏核骷皟A斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓作業下，風流在閉合的回路中將垃圾吸入垃圾箱儲存，整個作業過程均是物理原理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的降低了空氣中的粉塵濃度，解決粉塵污染問題。洗掃潔凈度高，該車型功能齊全能解決不同路面環境的作業，一次作業洗掃效率達98%以上，**沖洗功能、洗掃功能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的中置吸盤+左右噴桿清洗方式，可對頁面、勾縫、彎道處、路沿上等處的灰塵、垃圾均能有效的處理干凈，確保環境整潔。
作業范圍廣
從幾十微米**80-100mm的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面清掃寬度3500mm清掃能力40000㎡/h-50000㎡/h.
結構簡單，易損件少
整車上裝90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性，拆卸方便，易于更換，維護費用低，更換效率高。
水箱、垃圾箱容積大，作業時間長
水箱容積可達8m3，垃圾箱總?cè)莘e達7m3，可適宜長時間作業。
| ·可按用戶要求為根據用戶的實際需求，為每位用戶打造品質、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝！ ·創優質服務企業； 造用戶滿意產品； 樹品牌!公司堅持以“質量求生存、信譽求發展、科技創新路、服務創品牌”的經營理念，以“誠信、務實、創新、進取”為企業宗旨，不斷提升自身產品質量，開發適應市場需求物美價廉的多功能專用汽車! |
我們將謁誠為您提供好、快、優質的服務！ ·**步：購車洽談： 通過電話聯系或?qū)嵉乜疾烨⒄勡?chē)輛型號、價格和相關要求。 ·**步：簽訂合同： 雙方簽訂車輛購銷合同并預付合同定金（傳真簽訂合同、實地簽訂合同均可）。 ·第三步：安排生產： 我公司根據合同要求，安排車間生產。 ·第四步：交付車輛： 車輛交付驗收，支付車輛余款，完成相關手續。 交付方式：客戶可自提車輛，也可協商由我公司安排送車并協定相關費用.更多詳細訂車流程請來電咨詢！ |
售后服務承諾書
本公司是一家專用汽車企業。多年來經過公司全體員工的不懈努力，已形成一條完整的設計、銷售、質量檢測和售后服務的產業鏈。售后服務是我公司售前、售中和售后環節中的重要支柱。特別是近幾年來隨著公司能力的不斷提升和出口貿易的展開，售后服務體系得到了完善。
服務體系
一、服務體系是質量管理體系的重要環節。
二、服務保障：本公司服務是嚴格履行公司程序文件和質量手冊，結合市場和用戶的要求，給予保障。
三、服務宗旨：專業創造價值，誠信鑄就未來！
四、服務機構：在銷售公司下的售后服務部門，負責公司售后服務工作和管理各駐外機構的服務工作。
服務原則
在用戶嚴格遵循使用說明書，正常操作的情況下，自購車之日起（以車輛出廠登記卡為準）一年內，行駛里程不超過 25000公里之內，因設計、裝配原因引起的產品機件損壞，經有關汽車服務站和監督部門鑒定后，在三個工作日內向我公司售后服務部門提交書面資料，售后服務部門確認后實行三包服務。
具體服務如下：
1、三包服務期內的產品質量以包修為主，修理費全免(不包括易損件和電器部分)。
2、終身保修。超過包修期內的產品，需更換配件的只收取相關成本費。
3、免費培訓操作員：
⑴ 由我廠安排工程師現場指導，學習理論及實際操作；
⑵ 掌握專用車的基本理論，性能以及功能；
⑶ 按程序能熟練的操作；
⑷ 能進行正常的日常維護，排除一般技術故障。
